傳統插件電阻與貼片電阻封裝尺寸及規格介紹
您還在為電阻封裝而頭痛？覺得不知所措嗎？你們的心聲小編聽到了，小編蒐集了所有資訊匯集於此，讓想了解的朋友，可以更快速的進入狀況，下面就讓小編帶大家來看看，如何辨別電阻的封裝吧？
電阻封裝規格（Resistor Packing Specification）
電阻（Resistor）封裝可以分為直插式封裝（Through-Hole Mount）和貼片封裝（Surface Mount）兩大類，直插式封裝（Through-Hole Mount）或稱為針腳式（DIP），這種元件體積較大，電路板必須鑽孔才能安置元件，完成鑽孔後，插入元件，再過錫爐或噴錫（也可手焊），晶片電阻成本較高。貼片封裝（Surface Mount）或稱為表面貼片式元件（SMD），這種元件不必鑽孔，用鋼膜將半熔狀錫膏倒入電路板，再把貼片元件放上，即可焊接在電路板上了。在每一種類電阻的體積也不同， 承受功率特性都不同，一般體積越大承受功率也越大。
【電阻封裝規格】
直插式电阻：

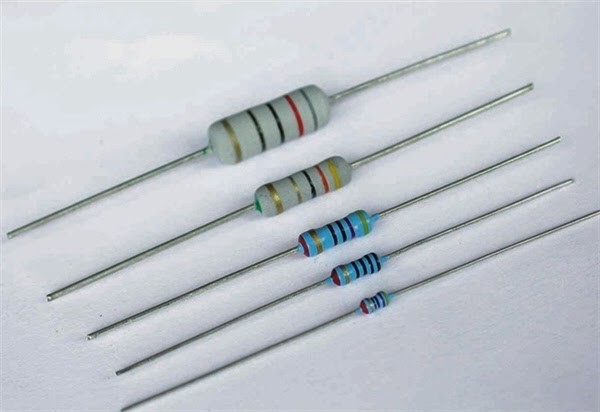

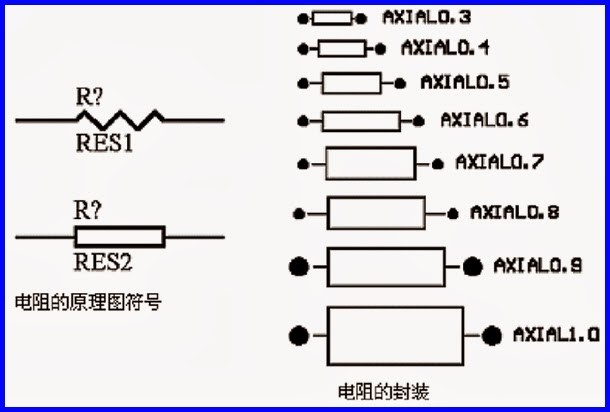

直插式電阻封裝為 AXIAL-xx 形式，在 AXIAL 後面的 xx 代表焊盤中心間距為 xx 英寸，這個尺寸實際比電阻本身要稍大一點點，常見封裝有 AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。如AXIAL-0.3，焊盤中心距是 0.3英寸（7.6mm）。
【直插式電阻封裝規格】
【直插式電阻尺寸】
AXIAL - 兩腳直插
AXIAL就是普通直插電阻的封裝，也用於電感之類的器件。後面的數字是指兩個焊盤的間距。
AXIAL-0.3 小功率直插電阻(1/4W);普通二極管(1N4148);色環電感(10uH)
AXIAL-0.4 1A的二極管，用於整流(1N4007);1A肖特基二極管，用於開關電源(1N5819);瞬態保護二極管
AXIAL-0.8 大功率直插電阻(1W和2W)
晶片電阻：
貼片電阻常見封裝有 9種，用兩種尺寸代碼來表示。一種尺寸代碼是由 4位數字表示的 EIA (美國電子工業協會)代碼，前兩位與後兩位分別表示電阻的長與寬，以英寸為單位。我們常說的 0603 封裝就是指英制代碼。另一種是米制代碼，也由 4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細 的尺寸：
【晶片電阻】
電阻封裝規格（Resistor Packing Specification）
電阻（Resistor）封裝可以分為直插式封裝（Through-Hole Mount）和貼片封裝（Surface Mount）兩大類，直插式封裝（Through-Hole Mount）或稱為針腳式（DIP），這種元件體積較大，電路板必須鑽孔才能安置元件，完成鑽孔後，插入元件，再過錫爐或噴錫（也可手焊），晶片電阻成本較高。貼片封裝（Surface Mount）或稱為表面貼片式元件（SMD），這種元件不必鑽孔，用鋼膜將半熔狀錫膏倒入電路板，再把貼片元件放上，即可焊接在電路板上了。在每一種類電阻的體積也不同， 承受功率特性都不同，一般體積越大承受功率也越大。
【電阻封裝規格】
直插式电阻：
直插式電阻封裝為 AXIAL-xx 形式，在 AXIAL 後面的 xx 代表焊盤中心間距為 xx 英寸，這個尺寸實際比電阻本身要稍大一點點，常見封裝有 AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。如AXIAL-0.3，焊盤中心距是 0.3英寸（7.6mm）。
【直插式電阻封裝規格】

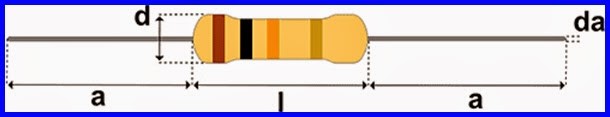

【直插式電阻尺寸】
| 功率 | Body Length (I) (mm) | Body diameter (d) (mm) | Lead diameter (da) | Lead length (a) mm | 英制 | 焊盘中心距 |
| 1/8W | 3.5±1.0 | 1.8±0.5 | 0.40±0.05 | 28±3.0 | AXIAL-0.3 | 7.6mm |
| 1/6W | 3.5±1.0 | 1.8±0.5 | 0.40±0.05 | 28±3.0 | ||
| 1/4W | 6.0±1.0 | 2.3±0.5 | 0.40±0.05 | 28±3.0 | AXIAL-0.4 | 10.2mm |
| 1/2W | 9.0±1.0 | 3.2±0.5 | 0.50±0.05 | 28±3.0 | AXIAL-0.5 | 12.7mm |
| 1W | 11.0±1.0 | 4.5±0.5 | 0.78±0.05 | 35±3.0 | AXIAL-0.6 | 15.2mm |
| 2W | 15.0±1.0 | 5.0±0.5 | 0.78±0.05 | 35±3.0 | AXIAL-0.8 | 20.3mm |
| 3W | 17.0±1.0 | 6.0±0.5 | 0.78±0.05 | 35±3.0 | AXIAL-1.0 | 25.4mm |
| 5W | 24.0±1.0 | 8.0±0.5 | 0.78±0.05 | 30±3.0 | AXIAL-1.2 | 30.5mm |
AXIAL - 兩腳直插
AXIAL就是普通直插電阻的封裝，也用於電感之類的器件。後面的數字是指兩個焊盤的間距。
AXIAL-0.3 小功率直插電阻(1/4W);普通二極管(1N4148);色環電感(10uH)
AXIAL-0.4 1A的二極管，用於整流(1N4007);1A肖特基二極管，用於開關電源(1N5819);瞬態保護二極管
AXIAL-0.8 大功率直插電阻(1W和2W)
晶片電阻：

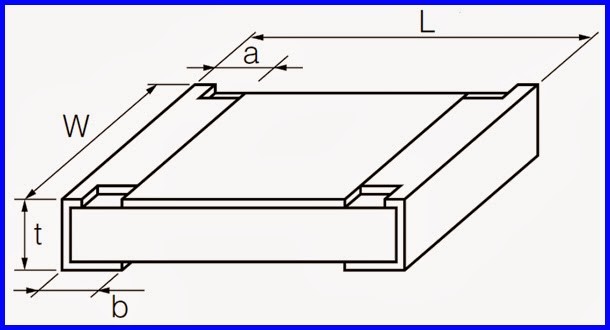

貼片電阻常見封裝有 9種，用兩種尺寸代碼來表示。一種尺寸代碼是由 4位數字表示的 EIA (美國電子工業協會)代碼，前兩位與後兩位分別表示電阻的長與寬，以英寸為單位。我們常說的 0603 封裝就是指英制代碼。另一種是米制代碼，也由 4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細 的尺寸：
【晶片電阻】
| 英制 (inch) |
公制 (mm) | 长(L) (mm) |
宽(W) (mm) |
高(t) (mm) |
a (mm) |
b (mm) |
功率 |
| 0201 | 0603 | 0.60±0.05 | 0.30±0.05 | 0.23±0.05 | 0.10±0.05 | 0.15±0.05 | 1/20W |
| 0402 | 1005 | 1.00±0.10 | 0.50±0.10 | 0.30±0.10 | 0.20±0.10 | 0.25±0.10 | 1/16W |
| 0603 | 1608 | 1.60±0.15 | 0.80±0.15 | 0.40±0.10 | 0.30±0.20 | 0.30±0.20 | 1/10W |
| 0805 | 2012 | 2.00±0.20 | 1.25±0.15 | 0.50±0.10 | 0.40±0.20 | 0.40±0.20 | 1/8W |
| 1206 | 3216 | 3.20±0.20 | 1.60±0.15 | 0.55 |
