如何辨別色環電阻色碼？
電阻是電子行業最常見、應用最廣泛的元器件之一，對於一個電阻，我們最直觀的認識是這個電阻是多大的，也就是他的阻值是多少
下面分別介紹色環電阻和貼片電阻的讀數方法
首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%

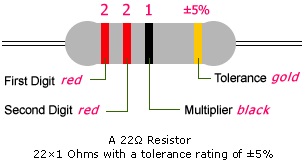

再從電阻的另一端，找出第一條、第二條色環，讀取其相對應的數字，以下圖為例，前兩條色環都為紅色，故其對應數字為紅2，紅2
然後，再讀取第三條倍數色環，黑1，所以，在這個例子中，我們得到的阻值是22Ω
如果第三條倍數色環為金色，則將小數點往左移一位。如果第三條倍數色環為銀色，則將小數點往左移兩位
【色碼辨別阻值】
【電阻阻值誤差】
下面分別介紹色環電阻和貼片電阻的讀數方法
首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%
再從電阻的另一端，找出第一條、第二條色環，讀取其相對應的數字，以下圖為例，前兩條色環都為紅色，故其對應數字為紅2，紅2
然後，再讀取第三條倍數色環，黑1，所以，在這個例子中，我們得到的阻值是22Ω
如果第三條倍數色環為金色，則將小數點往左移一位。如果第三條倍數色環為銀色，則將小數點往左移兩位
【色碼辨別阻值】
【電阻阻值誤差】
| 標示代號 | A | B | C | D | F | G | J | K | M |
| 阻值誤差 | ±0.05% | ±0.1% | ±0.25% | ±0.5% | ±1% | ±2% | ±5% | ±10% | ±20% |
